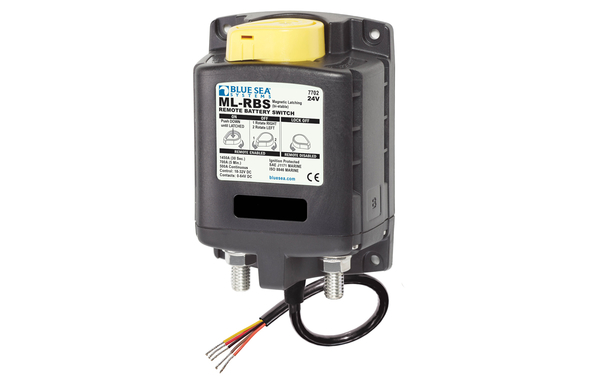

Batterieschalter mit manueller Steuerung
Der magnetische Verriegelungsschalter mit 500 Ampere ermöglicht das manuelle Umschalten zwischen verschiedenen Stromstärken, auch unter Belastung. Der manuelle Übersteuerungsknopf bietet ein zusätzliches Maß an Sicherheit, das die Steuerung mit oder ohne Strom ermöglicht und die Funktion LOCKED OFF für Wartungsarbeiten bietet.
Der Schalter ist passend für die Mastervolt MLI Ultra 24/5500 Lithium-Ionen-Batterie.
Technische Spezifikationen
Steueranschluss | verzinnter Draht |
Nennspannung | 24 V DC |
Manuelle Steuerung | ja |
Spulenfunktion | bistabil |
Betriebsstrom | 0 mA |
Betriebsstrom beim Umschalten | < 4 A (40 ms) |
Drehmoment der Anschlussklemmen | 15,82 Nm |
Bereich Umschaltspannung | 18-32 V DC |
Dauernennstrom | 500 A |
Spitzenleistung (5 min.) | 700 A |
Stoßleistung (30 sek.) | 1450 A DC |
Temperaturbereich (Betriebstemp.) | -10° C bis 60° C |
Kabelgröße | 2x (4/0) |
Schaltstrom (10 000 Zyklen) | 300 A bei 12 V DC |
Zentrale Steuerung über Hauptschalter | nein |
Mechanische Lebensdauer | 100 000 Zyklen |
Durchmesser Klemmenringe | 29,97 mm |
Länge der Klemmen | 22,23 mm |
Größe Anschlussklemmen | 3/8" - 16 (M10) |
Gewicht | 0,95 kg |
Artikelnr. | 7702B-BBS |
Produkt online bestellen
Batterie-Hauptschalter, 24 V, max. 500 A
Art-Nr.: 30-009-001-0013
Hersteller: Mastervolt
Lieferzeit: 2 Wochen
Produktdetails
Produktdetails
Sicherheitsrelais für 24 V Batterien zum Umschalten zwischen verschiedenen Stromstärken.
- Bereich Umschaltspannung: 18-32 V
- Dauernennstrom: 500 A
- Gewicht: 0,95 kg
- Bereich Umschaltspannung: 18-32 V
- Dauernennstrom: 500 A
- Gewicht: 0,95 kg
Vollständige technische Daten auf der Produktseite.
