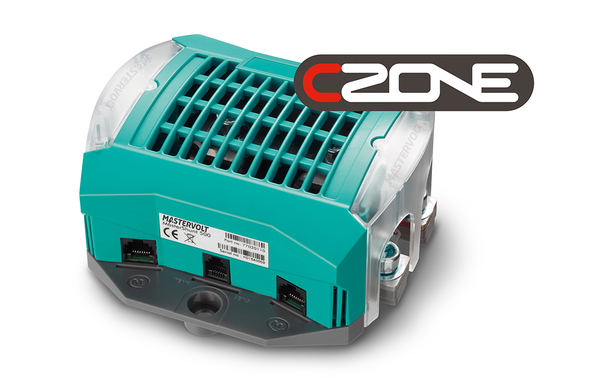

MasterShunt 500 CZone

Produkt-Highlights

  • MasterBus-, CZone- und NMEA 2000-Kommunikationsschnittstellen.
  • Digitaler Shunt, der das Energiesystem mit umfassenden Daten versorgt.
  • Sehr genaue und zuverlässige Ermittlung des Ladestatus.
  • Der Service-Modus verhindert den Verlust gespeicherter Daten während der Wartung des Systems.
  • Realistische und präzise Anzeige der verbleibenden Zeit.
  • Bei höherem Strombedarf können mehrere MasterShunt-Modelle parallel installiert werden.
  • Durch das MasterConnect-System ist der Anschluss an die DC-Verteilung ganz einfach.
  • Unkomplizierte, einfache Installation.
  • Freie Wahl hinsichtlich des Sicherungstyps, der Leistung und des Standortes. Für T-Sicherung und ANL-Sicherung geeignet (separate Bestellung erforderlich).
  • Robustes Gehäuse mit Isolierung der DC-Anschlüsse.

Beschreibung

Der MasterShunt ist das Herzstück eines jeden batteriebetriebenen Energiesystems. Dieses integrierte Batterieüberwachungsgerät erfasst Informationen über die Batteriebank und teilt diese mit anderen MasterBus-, CZone- oder NMEA 2000-fähigen Geräten wie Batterieladegeräten, Wechselrichtern / Ladegeräten und Displays. Es ist also nicht verwunderlich, das der MasterShunt die komplette Automatisierung Ihres Systems ermöglicht und somit Ihren Komfort verbessert, die Lebensdauer der Batterie verlängert und ihre Laufzeit erweitert.



Mit dem MasterShunt 500 CZone erhalten Sie sämtliche Informationen, die Sie für die Überwachung Ihrer Batteriebank sowie die Kontrolle Ihres Systems benötigen, wie Spannung, Strom, Ladestatus und verbleibende Laufzeit. Alle Informationen werden dem System durch ein einziges MasterBus-Kabel zur Verfügung gestellt. Durch die äußerst genaue Messung des Stromflusses über den Ladestatus kann der MasterShunt präzise die verbleibende Zeit bestimmen.



Mithilfe programmierbarer Ereignisse und einer integrierten Echtzeituhr lässt sich Ihr System voll automatisieren. So wird z.B. der Generator automatisch gestartet, wenn die Batteriebank zu niedrig ist, oder es wird bei einer bestimmten Entladetiefe automatisch eine Warnung erzeugt. Das bewährte Design des MasterShunt wurde nachgerüstet, um eine noch größere Genauigkeit und bessere Kontrolle zu erhalten. Dadurch, dass der MasterShunt batteriespezifische Parameter berücksichtigt, erhält die Ablesegenauigkeit eine ganz neue Dimension.



Mit dem MasterShunt 500 CZone hat man hinsichtlich des Sicherungstyps, der Leistung und des Standortes die freie Wahl. In der Lieferung des Batteriemonitors ist eine Sammelschiene enthalten, um sich in bestimmten Situationen für einen externen Sicherungschalter entscheiden zu können. Für den Fall, dass der MasterShunt in der Nähe der Batterie installiert wird, kann die Sammelschiene entweder durch eine Hauptsicherung des Typs ANL oder der Class T ausgetauscht werden, um Platz und Kosten zu sparen.

Technische Daten

Kommunikation und Bedienung

KommunikationsschnittstellenMasterBus, CZone, NMEA 2000

Allgemeine Spezifikationen

Stromversorgung durch MasterBusJa, inkl. Smart MasterBus-Stromversorgung (ausgeschaltet für CZone oder NMEA 2000-Kommunikation)
Batteriespannung12, 24 oder 48 V DC
Strom300 A kontinuierlich, 400 A für 10 Min., 500 A für 5 Min. und 600 A für 2 Min.
HauptsicherungSammelschiene im MasterShunt-Lieferumfang enthalten, T-Sicherung und ANL-Sicherung müssen separat bestellt werden
Stromverbrauch im Leerlauf23 mA (normaler Betrieb), <1 mA (Stromsparmodus, MasterBus aus)
SystemfunktionenAlarm, Timer, automatischer Start/Stopp für den Generator
Systemangabenz.B. verbleibende Zeit, Spannung, Strom, Ladestatus
Programmierbare AlarmfunktionenWarnung Niederspannung + niedriger Ladestatus, Hochspannung
Abmessungen, HxBxT150 x 150 x 65 mm
Gewicht0,7 kg
LieferumfangMasterShunt, Temperatursensor, MasterBus-Abschlusswiderstand, Isolationskappe für Gleichstromanschlüsse, 1 m Mastervolt-CZone-Fallkabel
Mastervolt Artikel-Nr.77020115

Technische Spezifikationen

BatterietypenGel, AGM, Nasszellen, Lithium-Ionen
SchutzgradIP21

Produkt online bestellen

MasterShunt 500

Art-Nr.: 30-009-001-0010
Hersteller: Mastervolt
Lieferzeit: 1 Woche

Produktdetails
Stück ab 307,40 €
inkl.16% MwSt., zzgl. Versandkosten
Konfigurieren und bestellen
