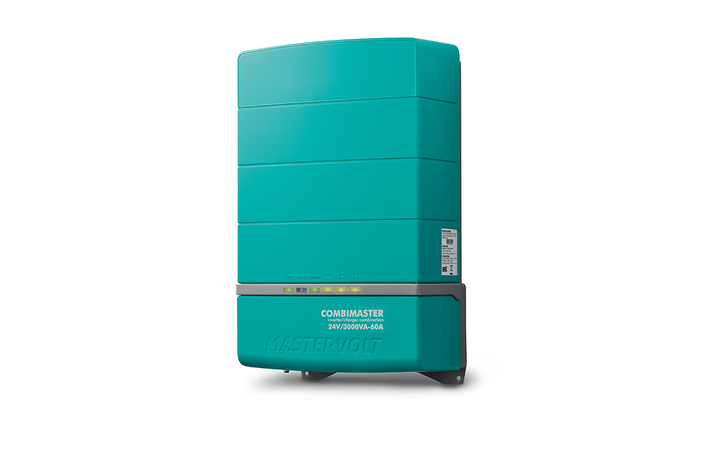

CombiMaster 24/3000-60 (230 V)

CombiMaster 24/3000-60 (230 V)
Bild 1 von 2

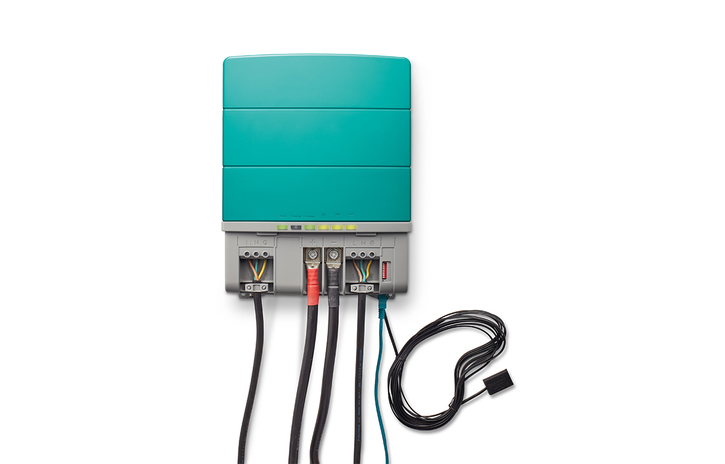

Gut zugängliche Anschlüsse für eine einfache Installation
Bild 2 von 2

Produkt-Highlights

Strom, auf den Sie sich verlassen können.

3-Stufige+-Ladetechnik für einen schnellen und sicheren Ladevorgang.
Zuverlässiger, brummfreier und längerer Betrieb der Batterien.
Automatische Umschaltung zwischen Netz- und Wechselrichterbetrieb.
Integrierte CZone-, MasterBus- und NMEA-2000-Kommunikation.
Schnelle Installation mit hochbelastbaren Anschlüsse.

Beschreibung

Unübertroffene Leistung der CombiMaster-Serie

Die CombiMaster-Serie steht für besondere Benutzerfreundlichkeit und Zuverlässigkeit. Dank modernster Technologie sind für die leistungsstarke CombiMaster-Serie auch schwerste Lasten in anspruchsvollen Anwendungen kein Problem!

Automatische Umschaltung

Mit dem CombiMaster gehören Spannungsabfälle und -fehler der Vergangenheit an. Das automatische AC-Umschaltsystem wechselt zwischen Generator und Netzspannung bzw. Wechselrichterausgang und sorgt so für eine unterbrechungsfreie Stromversorgung. Seine Power-Assist-Funktion verhindert ein Durchbrennen der Hauptsicherung bei Anschlüssen an schwache Stromnetze oder kleine Generatoren.

Leistungsstarke Kommunikationsschnittstellen

Der CombiMaster ist außerdem mit MasterBus-, CZone- und NMEA-2000-kompatiblen Kommunikationsoptionen ausgestattet, die eine breite Palette von Überwachungs- und Systemintegrationsmöglichkeiten eröffnen.

Fernbedienungs- und Überwachungsoptionen:

MasterBus-kompatibel über SmartRemote oder EasyView 5 Display.

Technische Daten

Spezifikationen Sinus-Wechselrichter

Nennspannung DC	24 V (20,4–32 V)
Ausgangsspannung	230 V
Ausgangsfrequenz	50/60 Hz (konfigurierbar)
Ausgangswellenform	reiner Sinus
Dauerleistung bei 40 °C, cos phi 1	3000 VA / 2600 W
Spitzenleistung (30 Sek.)	4500 VA / 3900 W
Stoßleistung (5 Sek.)	6000 VA / 5200 W
Max. Wirkungsgrad	93 %
Batteriestromverbrauch bei Nulllast	30 W (Ein-Modus) / < 1 mA (Aus-Modus)
Verbrauch im Energiesparmodus	10 W
Synchronisieren mit Netzspannung	ja

Spezifikationen Batterielader

Eingangsspannungsbereich	170-280 V
Max. Eingangsstrom	13 A (einstellbar)
Max. Ladestrom bei 40 °C	40 A bei 28,5 V (konfigurierbar)
Temperatursensor Batterie	enthalten
Batterie-Spannungsabtastung	automatische Kompensation

Spezifikationen Umschaltsystem

AC-Eingang	25 A (geschaltet)
AC-Ausgang	38 A
AC-Eingangssicherung	ja
Umschaltungsgeschwindigkeit	10 ms
Bereich Umschaltspannung	breit: 90–280 V / schmal: 170–280 V
Bereich Umschaltfrequenz	40-65 Hz

Allgemeine Spezifikationen

Galvanische Trennung	ja
Display/Anzeige	LED-Display
Abmessungen, HxBxT	448 x 284 x 155 mm
Gewicht	9,3 kg
Zertifizierung	CE, E-mark, AZ/NZS
Mastervolt Artikel-Nr.	35023000

Technische Spezifikationen

Ladekennlinie	IUoUo, automatisch/3-stufig+ für Nassbatterie, Gel/AGM und MLI, konfigurierbar
Empfohlene Batteriekapazität	180-500 Ah (basierend auf Gel-Batterien, andere Modelle können abweichen)
Erdung	ja, über mechanischen Jumper konfigurierbar
Temperaturbereich (Umgebungstemp.)	-25 °C bis 60 °C, Absenkung > 40 °C
Kühlung	Variolüfter
Schutzgrad	IP23 (vertikale Montage)
Sicherheitsklasse	IEC Schutzklasse I
Feuchtigkeitsschutz	Schutzbeschichtung, max. 95 % relative Luftfeuchtigkeit, nicht kondensierend
Schutzvorrichtungen	Übertemperatur, Überlast, Kurzschluss, hohe/niedrige Batteriespannung
Power Assist	ja, unterstützt AC-Eingang mit Strom aus der Batterie
Power Sharing	ja, erlaubt die Auswahl der AC-Eingangssicherungseinstellung
MasterBus-Kompatibilität	ja
CZone/NMEA-2000-kompatibel	ja
