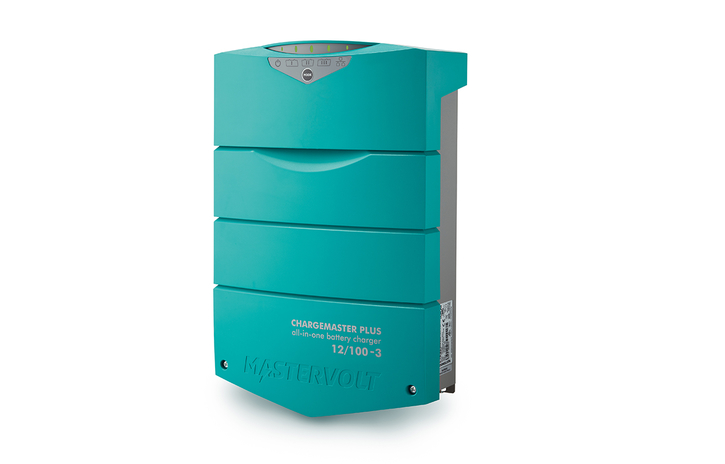

ChargeMaster Plus 12/100-3 CZoneBild 1 von 2

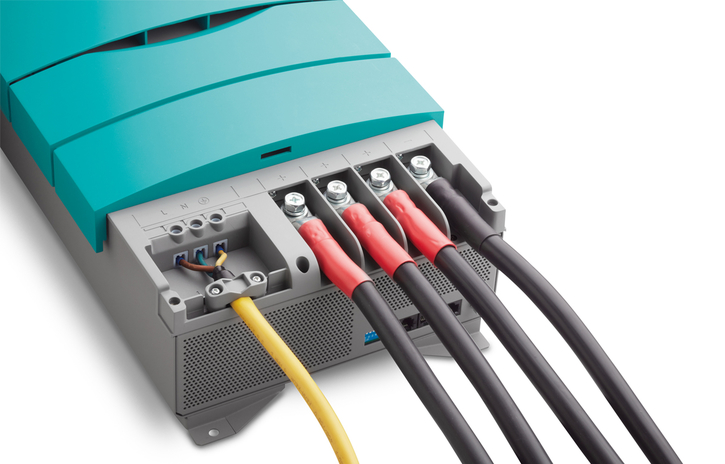

Gut zugängliche Anschlüsse für eine einfache InstallationBild 2 von 2
Produkt-Highlights
Strom, auf den Sie sich verlassen können.
- 3-Stufige+-Ladetechnik für einen schnellen und vollständigen Ladevorgang.
- Sicheres und vollständiges Laden aufgrund der standardmäßig enthaltenen Sicherheitsmerkmale.
- Leitet den verfügbaren Strom zur niedrigsten Batterie um, damit diese schneller aufgeladen wird.
- Lädt mehrere Batterien gleichzeitig, während Sie unterwegs sind.
- Einfache Installation.
Beschreibung
ChargeMaster Plus Batterieladegeräte
ChargeMaster Plus ist die nächste Generation der Batterieladegeräte, die zahlreiche Funktionen in einem einzigen Gerät vereint. Dadurch, dass mit dem ChargeMaster Plus zusätzliche Batterieladegeräte, Batterie-Trenndioden und Voltage-Sensing-Relais (VSR) überflüssig sind, werden sowohl die Komplexität des Systems als auch die Kosten verringert. Das Konzept basiert auf Vielseitigkeit, weshalb er praktisch jegliche aus zwei oder drei Batterien bestehende Kombination sicher und schnell lädt und überall auf der Welt einsetzbar ist. Der ChargeMaster Plus kann eine Vielzahl an Batterien mit den unterschiedlichsten chemischen Zusammensetzungen, Größen und Spannungen bedienen. Sämtliche Batterien werden durch die schnelle und sichere 3-stufige +-Lademethode geladen.
Globale Ladung
Der ChargeMaster Plus eignet sich für Wechselstromspannungen und Frequenzen auf der ganzen Welt. Er hält großen Spannungsschwankungen und hohen Temperaturen stand und funktioniert deshalb unter rauesten Bedingungen. Der ChargeMaster Plus wurde für den Schifffahrts- und Kraftfahrzeugmarkt konzipiert und entspricht den Standards CE, ABYC, UL, SAE, CEC/DOE und RCM/C-Tick.
Einfachheit des Systems
In der heutigen Zeit müssen Geräte selbsterklärend sein. Der ChargeMaster Plus zeigt die Ladephase von allen Ausgängen in einer leicht verständlichen Weise an. Dank robuster und ergonomischer Anschlüsse sparen Sie Installationszeit. Ein integriertes Spannungssensor-Relais erübrigt zusätzliche Komponenten und gewährleistet zudem, dass die Energie der Lichtmaschinen an die Batterien weitergeleitet wird.
Leistungsstarke Kommunikationsschnittstellen dank CZone-Integration
In modernen Anwendungen arbeiten alle elektrischen Komponenten zusammen. Modelle mit dem Zusatz „CZone“ unterstützen nicht nur MasterBus, sondern auch CZone- und NMEA-2000-Kommunikationsschnittstellen, ohne dass zusätzliche Schnittstellen benötigt werden. Durch diese Vielfalt an Kommunikationsschnittstellen ist der ChargeMaster Plus ideal zur Systemintegration geeignet.
Diese ChargeMaster Plus Serie kann über den MasterBus konfiguriert werden, akzeptiert aber auch eine CZone-Konfigurationsdatei, genau wie jedes andere CZone-Gerät. Das ermöglicht es dem ChargeMaster Plus, mit Displays, Shunts und Leistungssystemen zu kommunizieren.
Technische Daten
Kommunikation & Bedienung
| Kommunikationsschnittstellen | MasterBus, CZone, NMEA |
Allgemeine Spezifikationen
| Ausgangs-Nennspannung | 12 V |
| Max. Ladestrom pro Ausgang | 100 A |
| Smart In-/Output Ausgangsspannung | 12 V |
| Smart In-/Output Ausgangsstrom | 5-40 A (einstellbar) |
| Smart In-/Output Eingangsstrom | max. 40 A |
| Max. Wechselstrom (230 V / 120 V) | 8,5 A / 17 A |
| Ladestrom insgesamt | 100 A bei 14,4 V |
| Anzahl der Batterieausgänge | 3 (max.) |
| Batteriekapazität | 400-1000 Ah |
| Eingangs-Nennspannung | 120/230 V (80-275 V) 50/60 Hz |
| AC Anschluss | Schraubklemmen, für bis zu 6 mm² geeignet |
| Versorgung Ihres Systems ohne Batterie | ja |
| Galvanische Trennung | ja |
| Display/Anzeige | LED-Display |
| Abmessungen, HxBxT | 384 x 250 x 127 mm |
| Gewicht | 5,9 kg |
| Zertifizierungen | CE, ABYC, UL1236, SAE J1171, ISO 8846, CEC/DOE, RCM/C-Tick |
| Mastervolt Artikel-Nr. | 44311005 |
Technische Spezifikationen
| Ladekennlinie | IUoUo, automatisch/3-Stufig + für Gel/AGM/Nass/Lithium-Ionen + eine benutzerdefinierte Option |
| Temperaturausgleich | -30 mV/°C; Temperatursensor enthalten |
| Spannungsausgleich | durch automatische Kompensation oder MasterShunt |
| Gleichstromverbrauch | < 2 mA (MasterBus aus) |
| Current Control-Funktion | ja, über MasterBus oder CZone |
| Leistungsfaktor-Regulierung | >0,98 |
| Temperaturbereich (Umgebungstemp.) | -25 °C bis 80 °C, Absenkung < 0 °C und > 40 °C |
| Kühlung | Variolüfter |
| Schutzgrad | IP23, vertikale Montage |
| Schutzvorrichtungen | Übertemperatur, Überlast, Kurzschluss, hohe/niedrige Batteriespannung, Zündschutz |
| Charger Status Interface (Alarmkontakt) | ja, bei Verwendung eines Potenzialfreier Kontakt |
Produkt online bestellen
Ladegerät ChargeMaster Plus 12/100-3
Produktdetails
- Kommunikationsschnittstellen: MasterBus, CZone, NMEA
- Ausgangs-Nennspannung: 12 V
- Max. Ladestrom pro Ausgang: 100 A
- Smart In-/Output Ausgangsspannung: 12 V
- Smart In-/Output Ausgangsstrom: 5-40 A (einstellbar)
- Smart In-/Output Eingangsstrom: max. 40 A
- Max. Wechselstrom (230 V / 120 V): 8,5 A / 17 A
- Ladestrom insgesamt: 100 A bei 14,4 V
- Anzahl der Batterieausgänge: 3 (max.)
- Batteriekapazität 400-1000 Ah
- Abmessungen, HxBxT: 384 x 250 x 127 mm
- Gewicht: 5,9 kg
- Zertifizierung: CE, ABYC, UL1236, SAE J1171, ISO 8846, CEC, RCM/C-Tick
Technische Spezifikationen:
- Ladekennlinie:IUoUo, automatisch/3-Stufig + für Gel/AGM/Nass/Lithium-Ionen + eine benutzerdefinierte Option
- Spannungsausgleich: durch automatische Kompensation oder MasterShunt
- Gleichstromverbrauch: < 2 mA (MasterBus aus)
- Schutzgrad: IP23
Vollständige technische Daten auf der Mastervolt-Produktseite.
